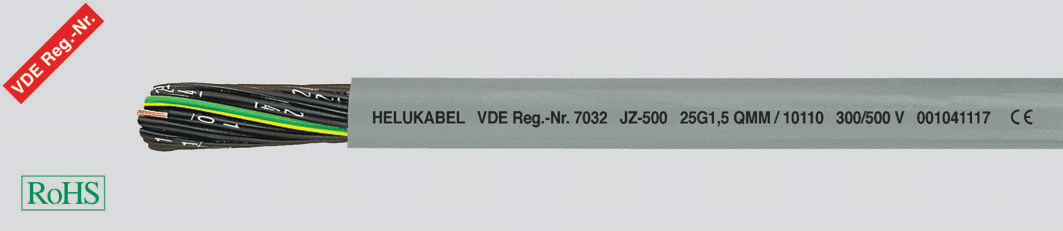

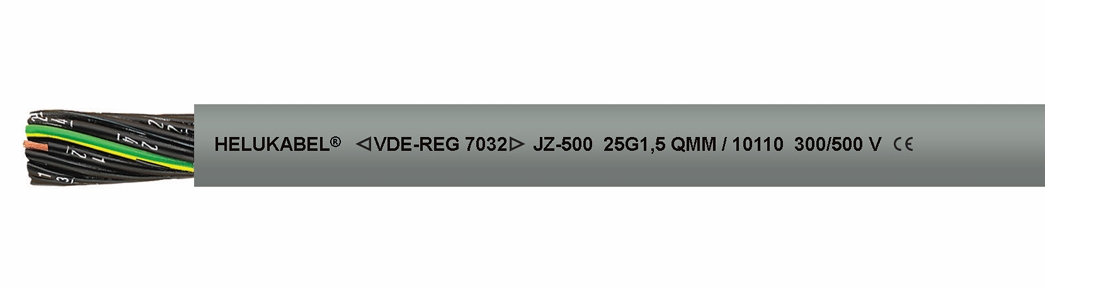

JZ-500 고정용 콘트롤, 파워케이블
+ PDF DOWN
공작기계, 컨베이어 벨트, 생산라인, 플랜트, 공조설비, 제강 및 압연 공정 등 다양한 산업 현장의 계측 및 제어용 케이블.
건습한 실내 및 고정 설치 시에는 옥외 환경에서도 사용 가능하며, 외부의 직접적인 힘이 가해지지 않는 조건에서, 중간 수준의 굴곡이나 움직임이 있는 유연한 설치 환경에 적합함. 다만 인장력이 가해지는 용도에는 권장하지 않음.

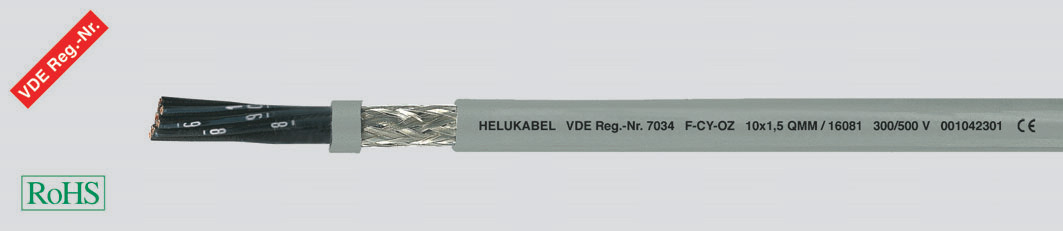

F-CY-OZ(LiY-CY) 데이터 케이블, 특수 PVC
+ PDF DOWN
건·습한 실내 환경에서의 제어 및 신호 전송용 케이블로, 기계적 하중이 중간 수준인 유연한 설치 조건에 적합함.
전자파 차단(EMC) 성능이 우수하며, 컴퓨터 시스템, 제어기기, 산업용 기계 등 다양한 산업 분야에 활용됨, 다만 옥외 환경에서는 사용을 권장하지 않음

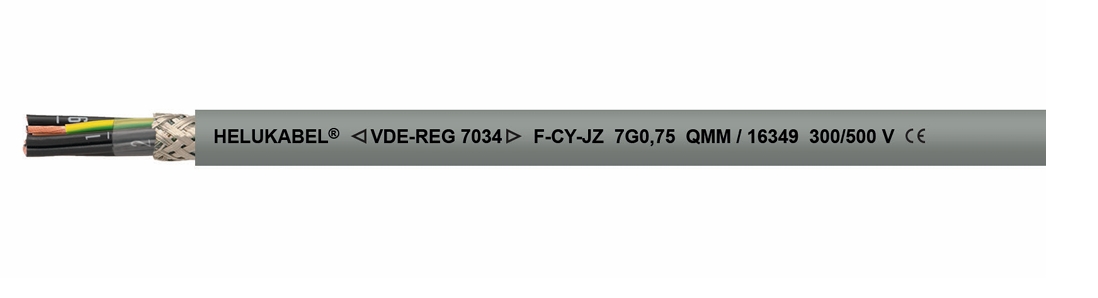

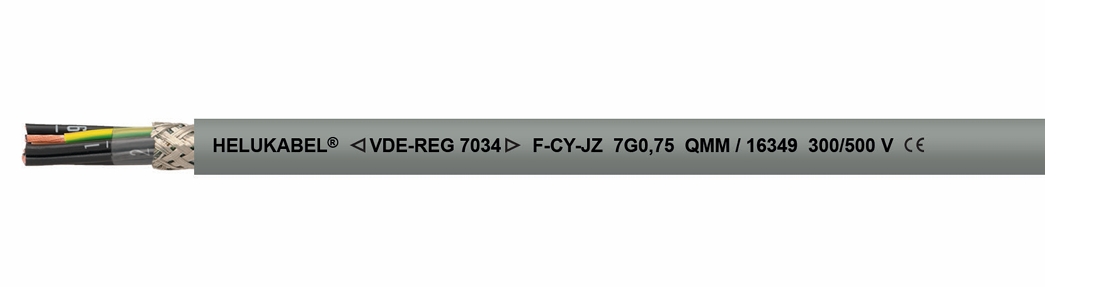

F-CY-JZ 고정용 쉴드 콘트롤, 파워케이블
+ PDF DOWN
공작기계 및 기계 산업의 제어회로에서 사용되는 데이터 케이블로, 컴퓨터 시스템 및 전자 산업의 신호 전송에도 적합함.
본 케이블은 안정적인 포일 격리층을 추가하여 외경과 구부림 반경을 최소화하고, 경량화를 실현하였으며, 내부 PVC 대신 고급 소재를 사용하여 내구성을 강화함.
고밀도 구리 쉴드로 EMC 성능을 최적화하여, 신호 전송의 잡음 없이 깨끗하고 안정적인 데이터 통신을 보장함.

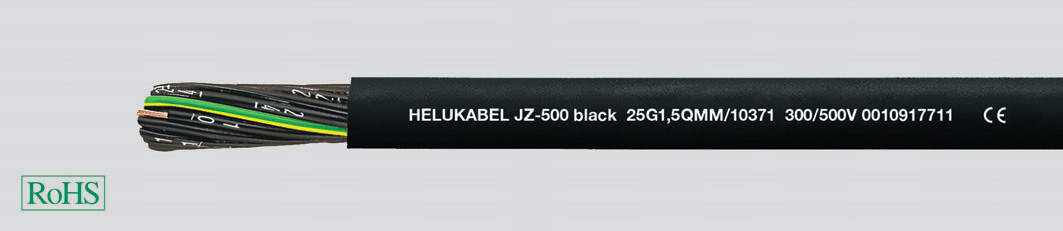

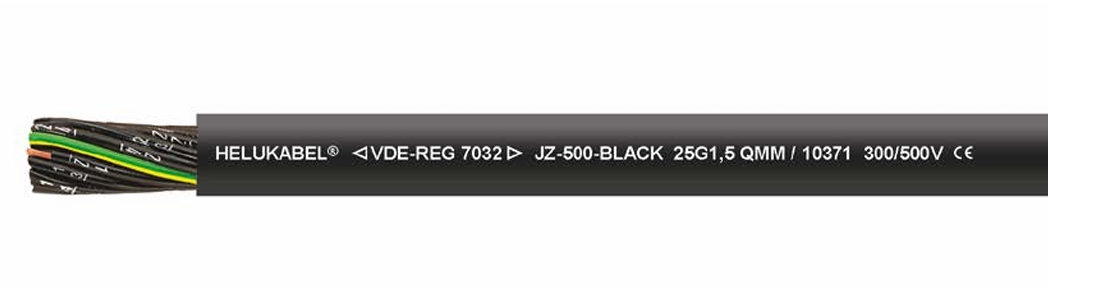

JZ-500-black 제어용 케이블, 특수 PVC
+ PDF DOWN
건조한 공간은 물론, 습기 또는 습윤한 실내 및 옥외 환경에서 인장 응력이나 강제적인 움직임 없이 자유롭게 움직이는 중간 수준의 기계적 스트레스 환경에 적합한 유연한 제어 및 연결용 케이블
기계 및 플랜트 엔지니어링, 공작기계, 생산라인, 조립라인, 컨베이어 시스템 등의 산업 현장에서 측정, 제어 및 제어 회로용 연결 케이블로 폭넓게 사용 가능함.

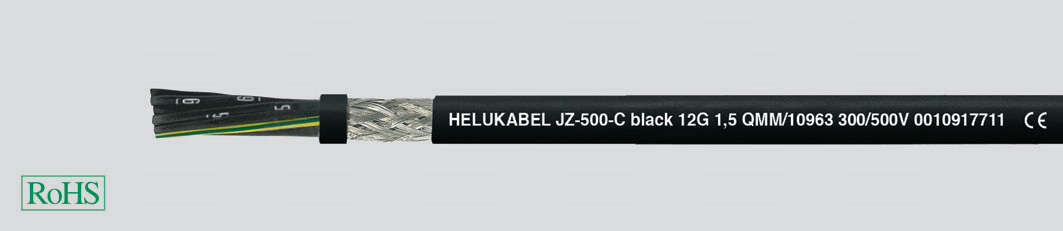

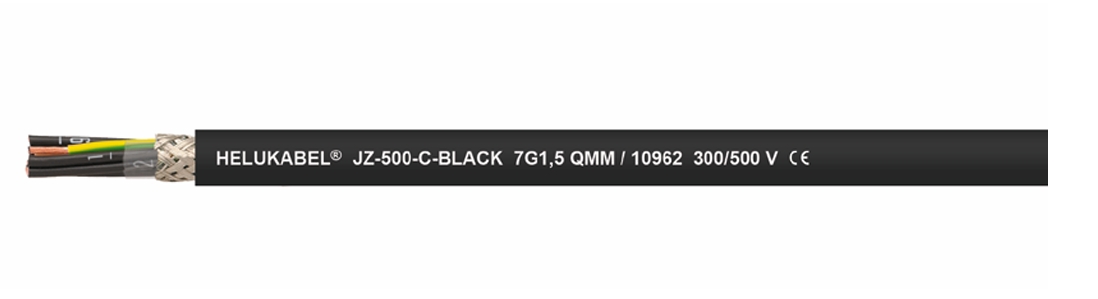

JZ-500-C-black 제어용 케이블, 특수 PVC
+ PDF DOWN
건조한 장소, 습기가 있는 장소 및 옥외에서 인장 응력이나 강제적인 움직임 없이 자유롭게 움직이는 중간 정도의 기계적 스트레스를 수반하는 유연한 적용에 사용됨.
주로 기계 및 플랜트 엔지니어링, 공작 기계, 생산 라인, 조립 라인 및 컨베이어 벨트 등에서 측정, 제어 및 연결용 케이블로 사용
전자기 적합성(EMC)을 최적화 하기 위해서는 양쪽 끝에서 주석 처리된 동선 차폐층과의 넓은 접촉면 확보를 권장함.

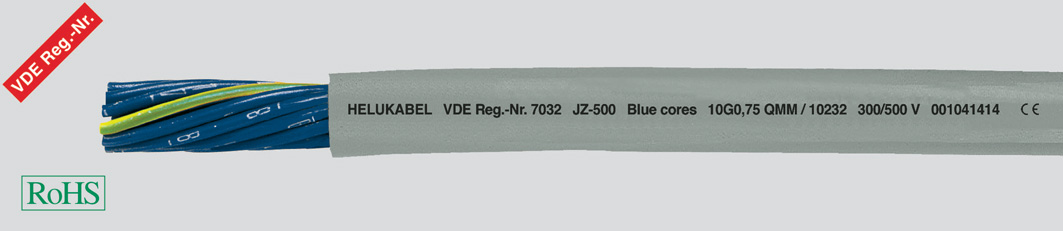

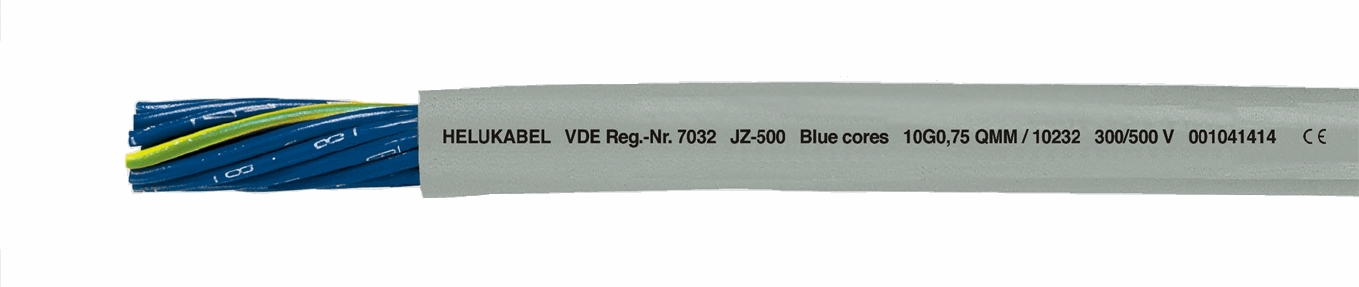

JZ-500 Blus cores 제어용 케이블, 특수 PVC
+ PDF DOWN
공작기계, 컨베이어 벨트, 생산라인, 공장, 공조, 제강 및 압연 공정 등의 계측제어용 케이블.
건습한 실내 및 옥외(고정 설치시)에서 외부의 힘을 받아 움직이는 경우가 아니고 중간급 정도의 변형력이 있어도 인장력이 가해지지 않는 비 고정식 설치용으로 적합함. 각각의 코아는 피복을 일부만 제거하여도 쉽게 알아볼 수 있도록 번호가 있음

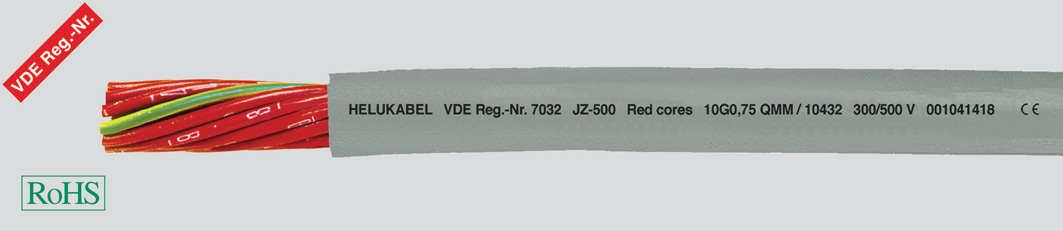

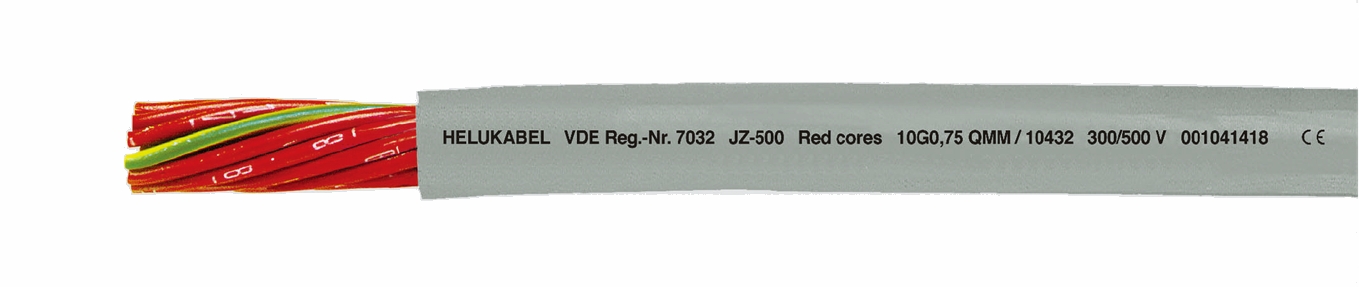

JZ-500-red cores 제어용 케이블, 특수 PVC
+ PDF DOWN
공작기계, 컨베이어 벨트, 생산라인, 공장, 공조, 제강 및 압연 공정 등의 계측제어용 케이블.
건습한 실내 및 옥외(고정 설치시)에서 외부의 힘을 받아 움직이는 경우가 아니고 중간급 정도의 변형력이 있어도 인장력이 가해지지 않는 비 고정식 설치용으로 적합함. 각각의 코아는 피복을 일부만 제거하여도 쉽게 알아볼 수 있도록 번호가 있음

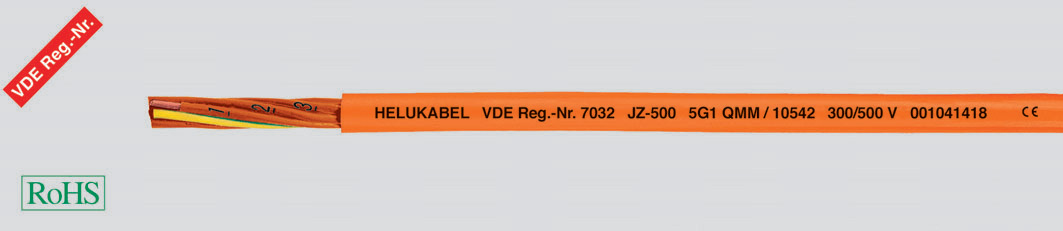

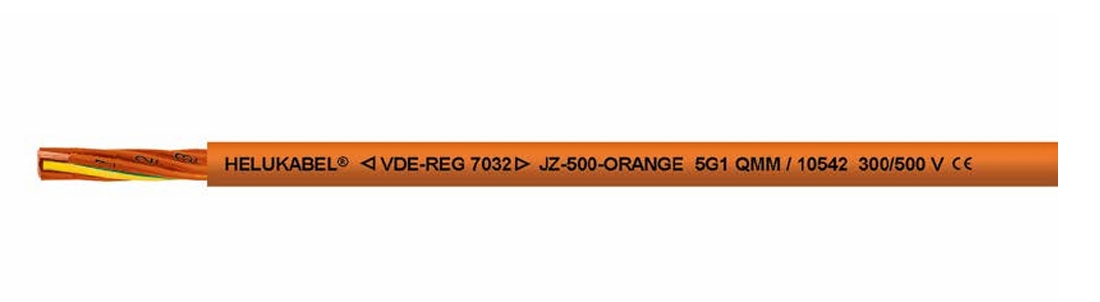

JZ-500-orange Interlocking 목적을 위한 특수 PVC 제어 케이블
+ PDF DOWN
본 케이블은 건조하거나 습한 실내 환경에서, 인장 응력이나 강제적인 움직임 없이 자유롭게 움직이는 중간 수준의 기계 압력을 수반하는 유연한 설치 환경에 적합한 제어 케이블.
옥외 사용에는 적합하지 않으며, EN 60204-1 또는 VDE 0113-1 표준에 따라, 외부 전원 공급에 의해 구동되는 인터록 회로(기계 내부 연결 회로)에서, 메인 스위치가 꺼진 상태에서도 전류가 흐를 수 있는 회로를 명확히 식별하기 위해 주황색 절연체를 사용함.

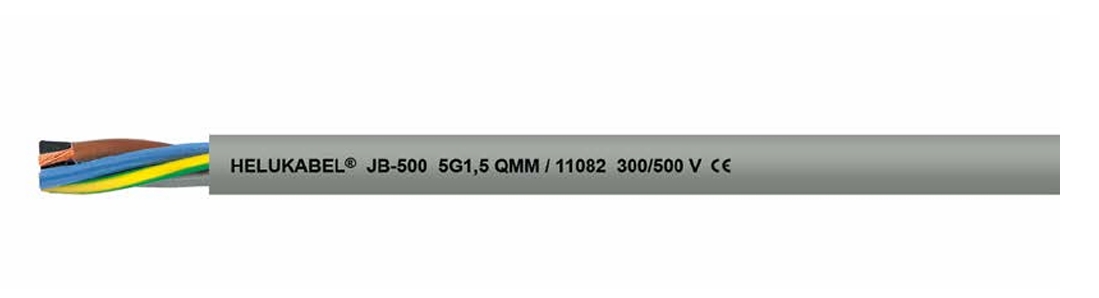

JB-500 제어용 케이블, 특수 PVC
+ PDF DOWN
공작기계, 컨베이어 벨트, 생산 라인, 플랜트 설비, 공조 설비 및 제강/압연 공정 등에서 계측 및 제어용으로 사용되는 케이블
건조하거나 습한 실내 환경에서, 고정되지 않은 상태로 외부의 힘(인장력이나 강제적인 움직임)을 받지 않으면서도 중간 정도의 기계적 스트레스를 수반하는 유연한 설치에 적합함.
접지선(GN-YE)은 3심 이상일 경우 외층에 배치되어 있으며, JB 색상 코드에 따라 색상으로 심선이 식별됨.
이 케이블은 자외선에는 내성이 없으므로, 옥외 사용에는 적합하지 않음 (단, 고정 설치의 경우 예외)

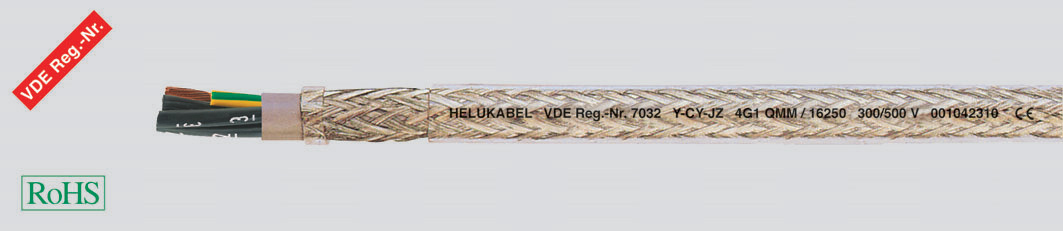

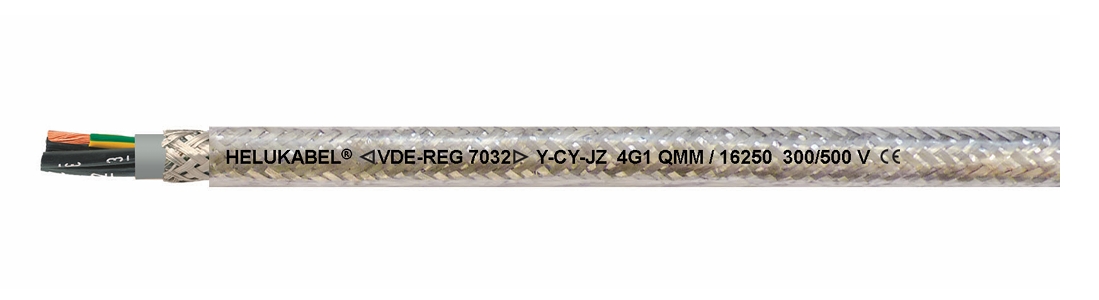

Y-CY-JZ 제어용 케이블, 특수 PVC
+ PDF DOWN
이 케이블은 기계 설비, 컴퓨터 시스템 등의 분야에서 데이터 및 제어용으로 적합하며, 전자 분야에서는 신호 전송용 케이블로 사용됨.
고밀도의 편조 쉴딩(약 85% 차폐율)을 통해 외부 간섭 없이 신호 및 펄스를 안정적으로 전송할 수 있어, 높은 수준의 전자기 적합성(EMC)을 요구하는 환경에 적합함.
내부에는 PVC 절연 내장 쉬스가 적용되어 기계적 내구성이 향상되었으며, 외부에는 투명 PVC 쉬스가 사용되어 주석도금 구리 편조 쉴드층이 외부에서 시각적으로 확인 가능함.

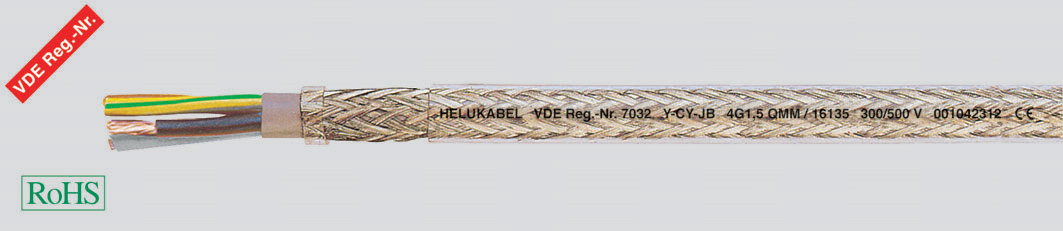

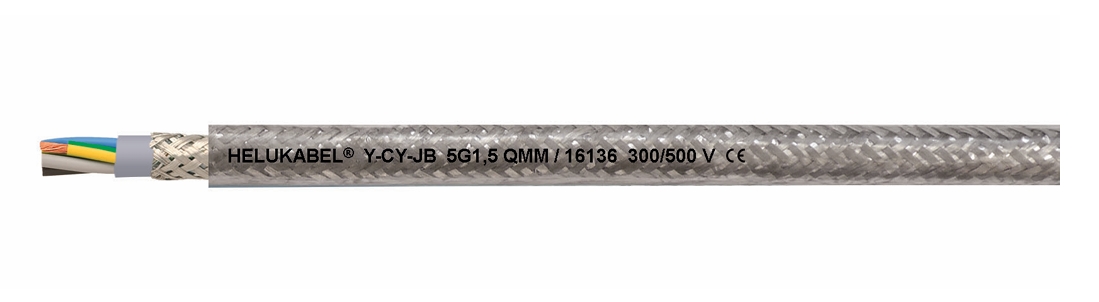

Y-CY-JB 제어용 케이블, 특수 PVC
+ PDF DOWN
이 케이블은 기계 설비, 컴퓨터 시스템 등의 제어 및 데이터 전송 용도로 적합하며, 전자기기 분야에서는 신호용 케이블로 활용됨.
약 85%의 고밀도 편조 쉴드(주석도금 동선)를 적용하여 외부 전자파 간섭 없이 안정적인 신호 전송이 가능하며, 전자기 적합성(EMC)이 요구되는 환경에서 최적의 성능을 발휘함.
내부에는 PVC 절연 내장 쉬스를 적용하여 기계적 내구성을 높였으며, 외부에는 투명 PVC 쉬스를 사용하여 쉴드망이 시각적으로 확인 가능함.
본 케이블은 인장력이나 외부 압력에 의해 움직이지 않으면서도 중간 정도의 기계적 스트레스가 있는 유연한 이동 부위에 적합한 다목적 제어/신호용 케이블

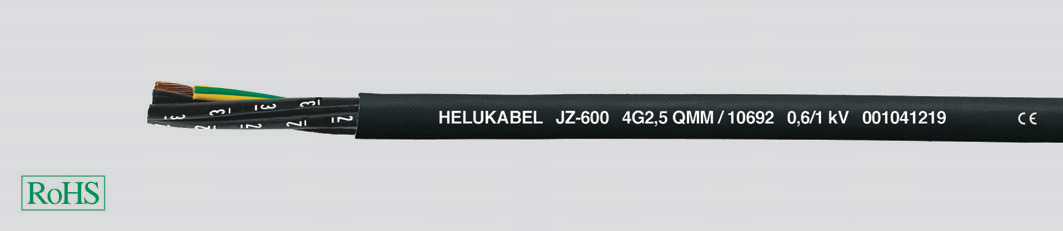

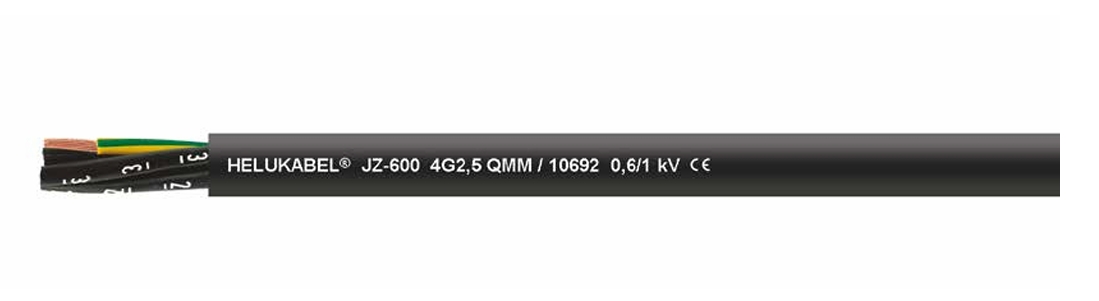

JZ-600 제어용 케이블, 특수 PVC
+ PDF DOWN
공작기계, 컨베이어 벨트, 생산 라인, 플랜트 설비, 공조 설비, 제강 및 압연 공정 등에서 계측 및 제어용으로 사용됨.
건조하거나 습한 실내 환경뿐만 아니라 옥외 고정 설치에도 적합하며, 인장력이나 외부 강제력 없이 중간 정도의 기계적 스트레스가 가해지는 유연한 설치 조건에 적합함.
직매(토양 내 매설) 또는 수중 설치에는 적합하지 않으며, 직매 설치는 외경이 18mm 이상인 경우에만 가능함.
각 코어는 흑색 절연체에 백색 숫자 마킹으로 식별되며, 숫자 아래에는 혼선을 방지하기 위한 밑줄 표시가 있어 식별이 용이함.(접지선(GN/YE)은 3심 이상일 경우 외층에 배치됨)
내자외선 및 내후성이 우수한 특수 PVC 흑색 외피(RAL 9005)를 사용하여 실외 환경에서도 안정적으로 사용할 수 있음.
이 케이블은 주로 남유럽, 동유럽 및 아랍권 국가에서 사용함.

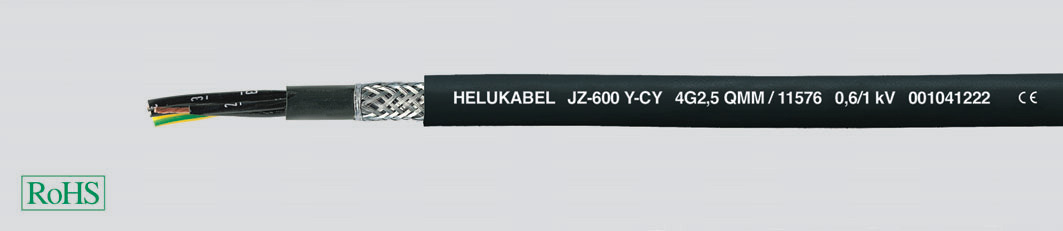

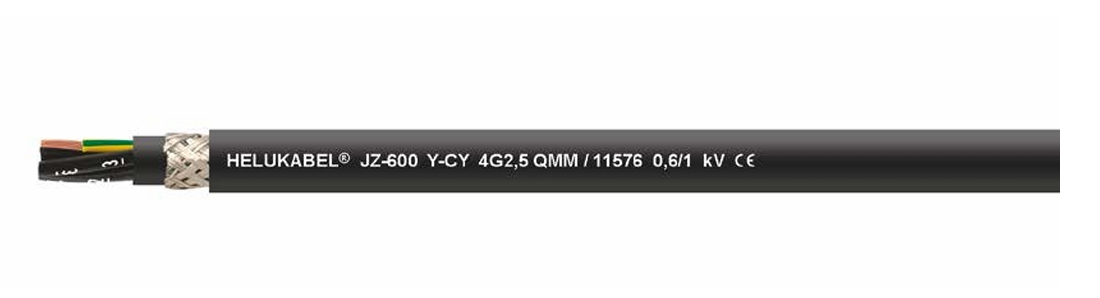

JZ-600-Y-CY 특수제어용 케이블, 열가소성 PVC
+ PDF DOWN
공작기계, 컨베이어 벨트, 생산 라인, 플랜트 설비, 공조 시스템, 제강 및 압연 공정 등에서 계측 및 제어용으로 사용됨.
건조하거나 습한 실내뿐만 아니라 옥외 고정 설치 환경에서도 사용할 수 있으며, 외부의 힘이나 인장력 없이 중간 정도의 기계적 스트레스가 있는 유연한 적용 조건에 적합함 단, 직접 매설(직매)이나 수중 설치에는 적합하지 않음(직매는 외경이 20mm 이상일 경우에 한해 가능).
흑색(PVC) 외피는 자외선 및 기후 변화에 대한 내성이 우수하며, 고차폐 편조 구조(약 85%)를 통해 외부 간섭 없이 신호 또는 펄스의 안정적인 전송이 가능함.

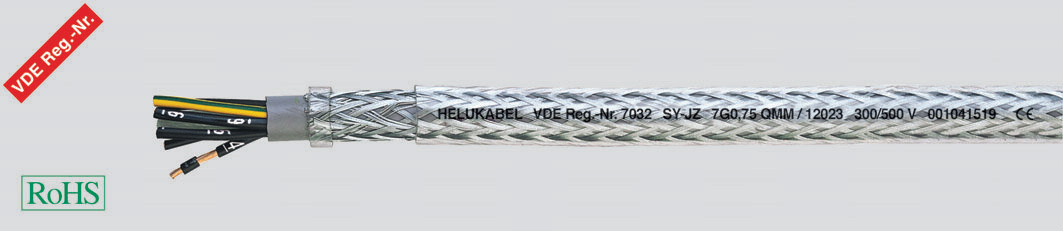

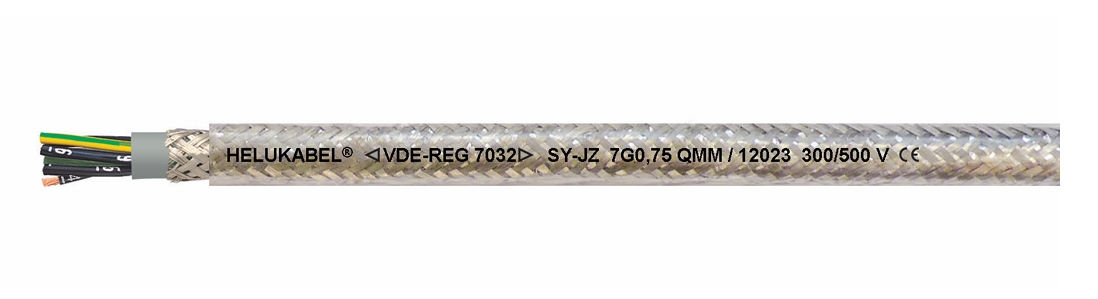

SY-JZ 제어용 케이블, 특수 PVC
+ PDF DOWN
SJ-JZ 케이블은 공작기계, 플랜트 설비, 변전 설비 및 데이터 장비 분야에서 계측 및 제어용으로 사용함.
강화된 편조 철심 쉴드층은 외부의 기계적 손상을 효과적으로 방지하며, 아연도금 처리된 스틸 와이어는 내부식성 향상과 함께 우수한 납땜성을 제공함.

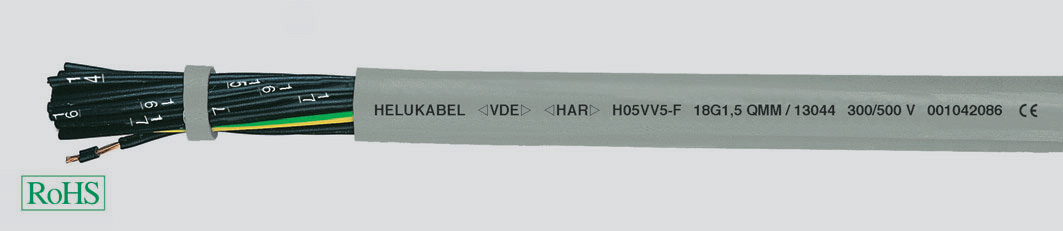

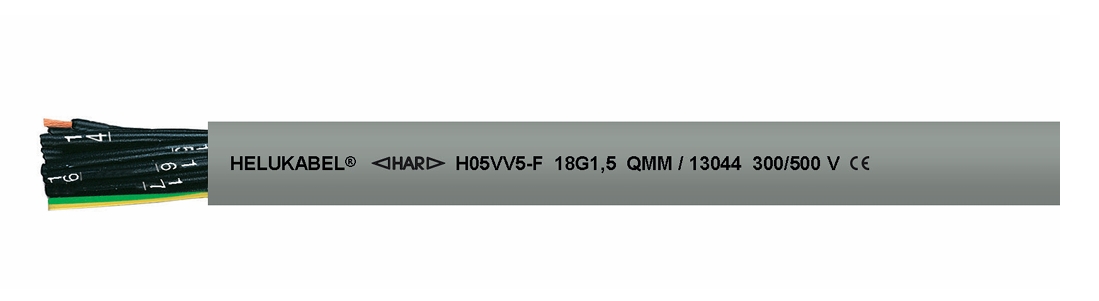

H05VV5-F (NYSLYO-JZ) 제어용 케이블, 내유성 특수 PVC 외피
+ PDF DOWN
본 케이블은 건조하거나 습한 실내 환경에서, 인장력이나 외력에 의해 움직이지 않으며 중간정도의 기계적 장력이 있는 유연한 설치 조건에 적합한 다용도 제어 및 연결용 케이블임.
기계류, 공작기계, 컨베이어 벨트, 생산라인 등에서 사용되며, 야외 설치에는 적합하지 안음.
우수한 내유성 및 내화학성을 갖추고 있어 습한 환경에서 사용되는 양조 설비, 음료 제조장비, 세차장 설비 등에서도 안정적으로 사용할 수 있음.

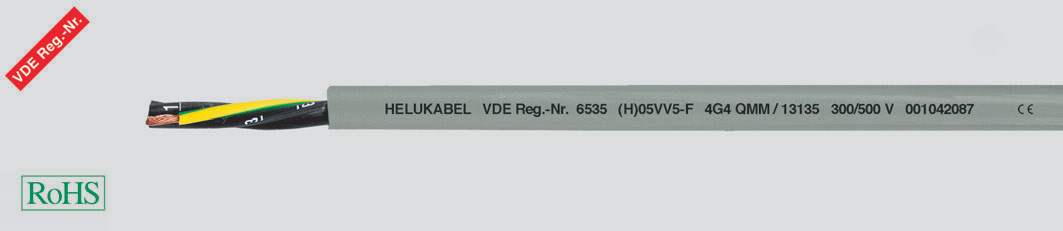

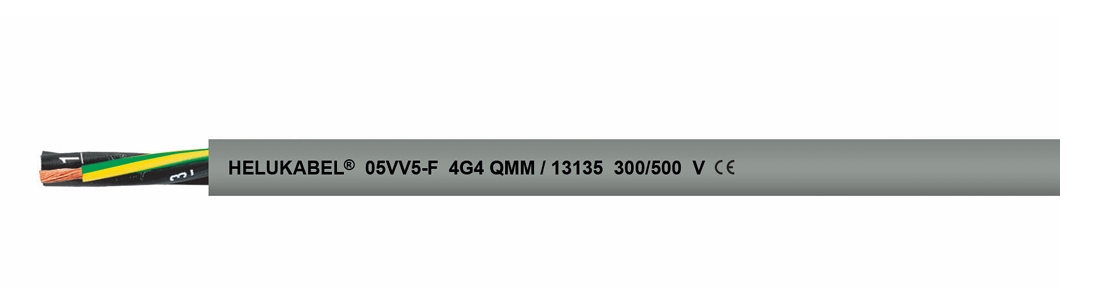

05VV5-F((N)YSLYO-JZ) 제어용 케이블, 내유성 특수 PVC 외피
+ PDF DOWN
본 케이블은 건조하거나 습한 실내 환경에서, 인장력이나 외력 없이 자유롭게 움직이는 중간 정도의 기계적 장력이 가해지는 설치 조건에 적합한 다용도 결선용 PVC 케이블.
기계류, 공작기계, 컨베이어 벨트, 생산라인 등에서의 제어 및 결선 용도로 설계되었으며, 야외 설치에는 적합하지 않음.
우수한 내유성 및 내화학성을 지녀, 양조장, 음료 생산 설비, 세차장 등 습한 환경의 산업 설비에 적합함.

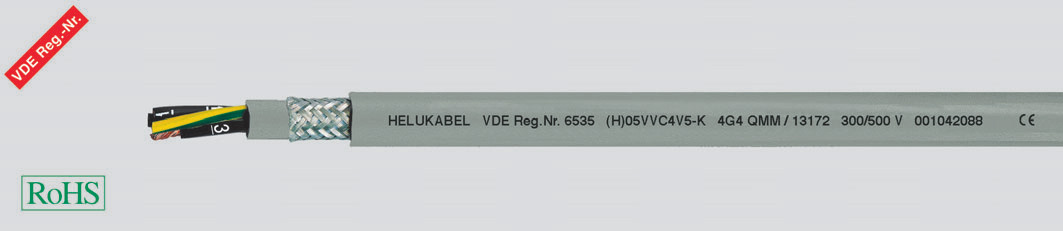

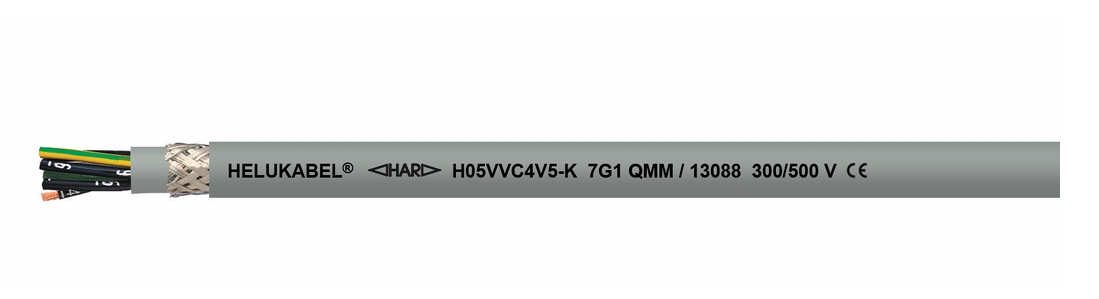

H05VVC4V5-K 제어용 케이블, 내유성 특수 PVC 외피
+ PDF DOWN
본 케이블은 건조하거나 습한 실내 환경에서 인장력이나 외력에 의해 움직이지 않으며 중간 정도의 기계적 장력이 가해지는 이동부에 적합한 다용도 제어·결선용 케이블
기계류, 공작기계, 컨베이어 벨트, 생산라인 등에서의 신호 및 전원 연결 용도로 설계되었으며, EMC 차폐 기능(85% 편조 쉴드)으로 인해 정밀한 제어 및 계측 신호의 무잡음 전송이 가능함.
내유성 및 내화학성이 우수하여 양조장, 음료 생산설비, 세차장 등 습한 환경의 산업설비에 특히 적합하며, 야외 설치에는 적합하지 않음.

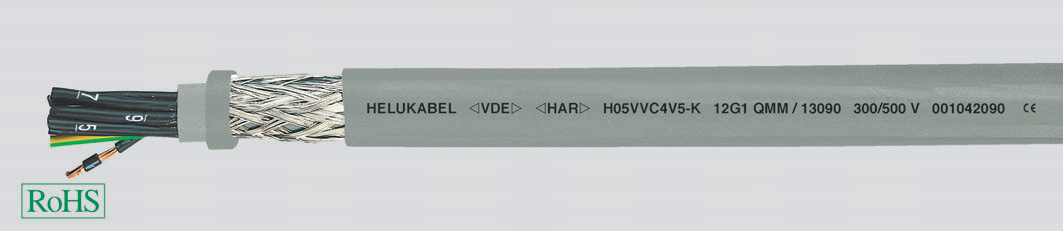

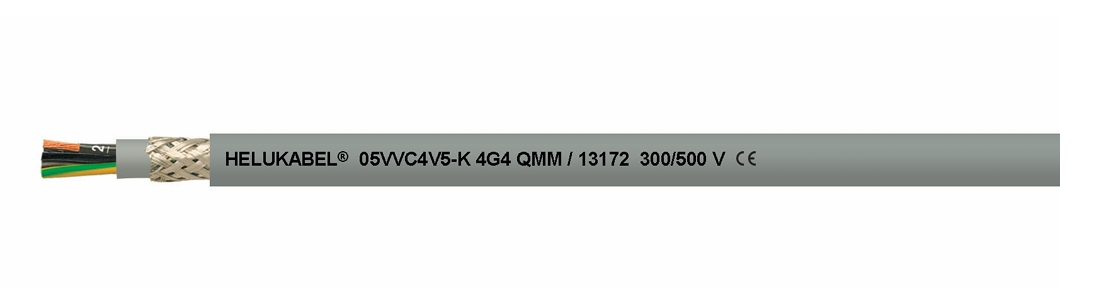

05VVC4V5-K ((N)YSLYCYO-JZ) 제어용 케이블, 내유성 특수 PVC 외피
+ PDF DOWN
본 케이블은 건조하거나 습한 실내 환경에서, 외부 인장력이나 외력에 의해 움직이지 않으며 중간정도의 기계적 장력이 있는 이동 부위에 적합한 제어 및 연결용 케이블.
기계류, 공작기계, 컨베이어 시스템, 생산라인 등의 제어 회로나 연결용으로 설계되었으며, 다양한 화학 물질에 대한 내성이 우수하여 양조 설비, 음료 생산 장비, 세차 설비 등 습한 환경에서도 안정적으로 사용할 수 있음. 단, 옥외 사용에는 적합하지 않음

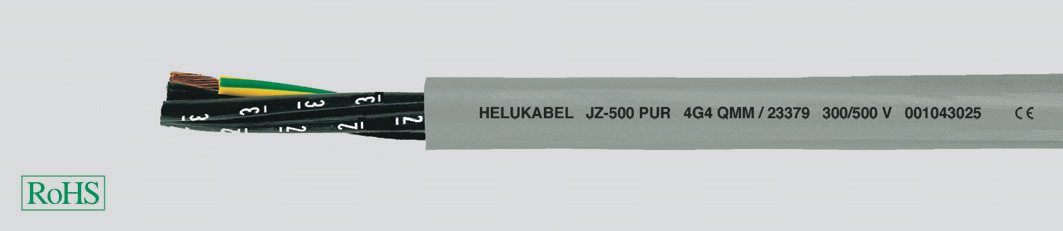

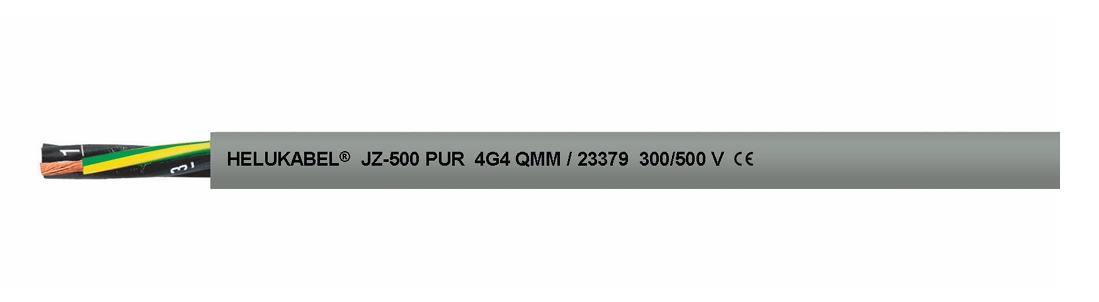

JZ-500 PUR 고정용 폴리우레탄 컨트롤, 파워케이블
+ PDF DOWN
매우 견고하고 유연한 컨트롤 및 연결용 케이블로, 마찰, 찢김, 절단 등에 대한 내성이 뛰어남.
기계, 장치, 플랜트 설비는 물론 제철소나 압연 공장 등 가혹한 환경에서도 안정적으로 사용할 수 있도록 설계됨.
절삭유(쿨런트)와 유압유, 산·알칼리, 미생물, 해수 및 폐수 등에 대한 내화학성이 뛰어나며, 실내·실외 모두 사용 가능하고 설치가 간편함.
특히, 유연성과 내마모성이 요구되는 자유로운 이동 설치 환경에 적합함.

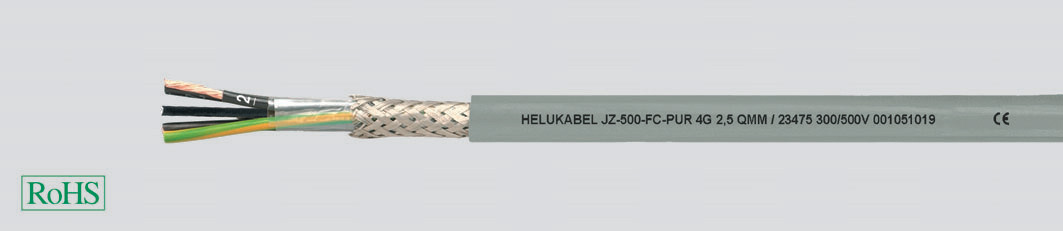

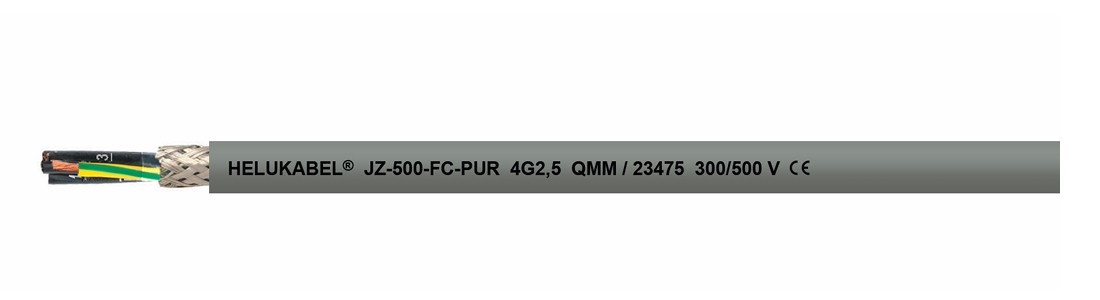

JZ-500-FC-PUR 고정용 폴리우레탄 파워, 컨트롤 케이블
+ PDF DOWN
매우 견고하고 유연한 컨트롤 및 연결용 케이블로, 마찰·찢김·절단 등에 대한 내성이 뛰어남.
기계, 장치, 플랜트 설비는 물론 제철소 및 압연 공장 등 가혹한 환경에서도 안정적으로 사용할 수 있도록 설계됨.
절삭유, 유압유, 산·알칼리, 해수 및 폐수 등 다양한 화학물질에 강하며, 실내·실외 모두 사용 가능함.
높은 쉴드 밀도를 통해 외부 전자기 간섭으로부터 신호 및 펄스 전송을 효과적으로 보호함.
우수한 유연성을 바탕으로 설치가 간편하며, EMC(전자파 적합성) 환경에서도 탁월한 성능을 발휘함.

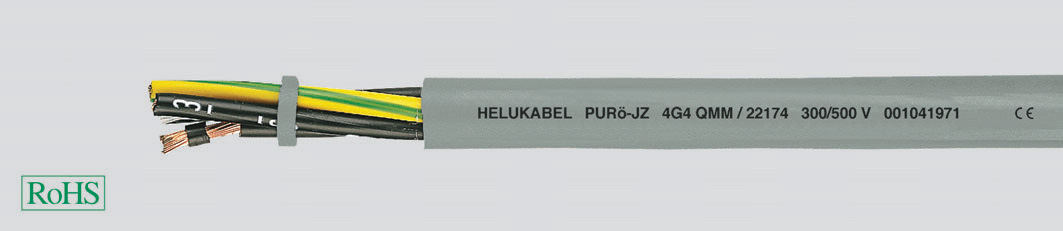

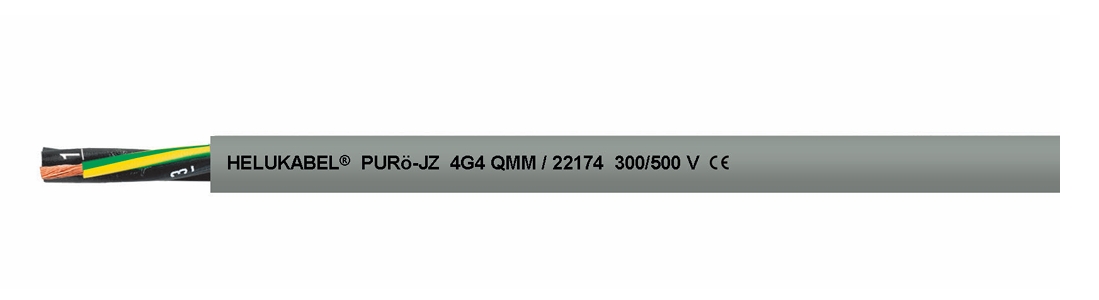

PURO-JZ 특수 폴레우레탄 (PUR) 케이블
+ PDF DOWN
폴리우레탄 피복의 PUR -JZ 제어용 케이블은 내마모성 및 인열 강도가 뛰어난 고성능 케이블
광물성 오일, 냉각유 등 각종 산업용 유체에 대한 내성이 우수하여, 기계류, 공작기계, 플랜트 설비 및 제강업계의 혹독한 환경에서도 안정적인 성능을 발휘함.
유연성이 뛰어나 설치가 쉽고 빠르며, 실내외 모두 사용이 가능함.

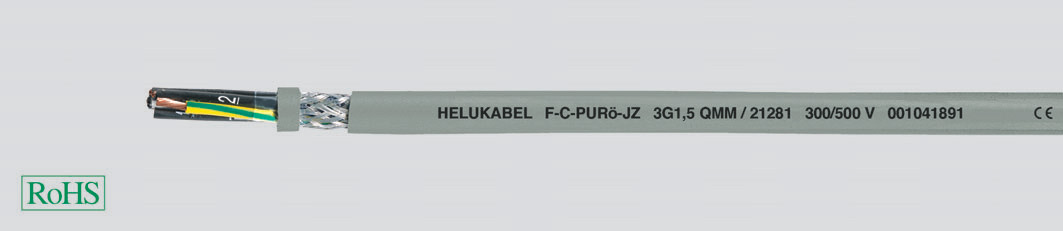

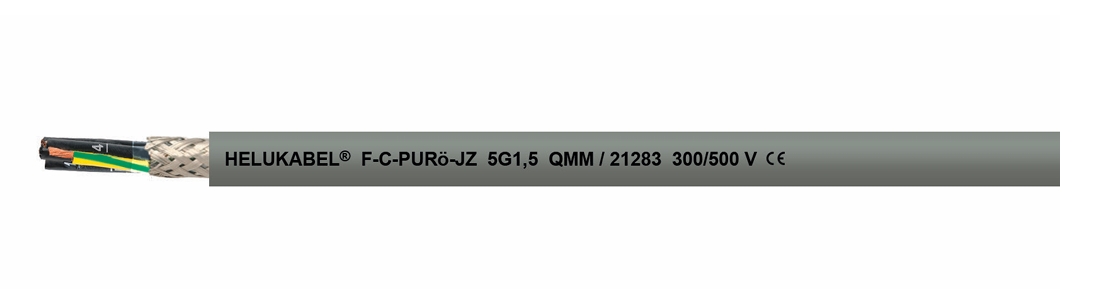

F-C-PURO-JZ 특수 폴레우레탄 쉬스의 Multi Core 케이블
+ PDF DOWN
내마모성과 인열강도(Notch Resistance)가 뛰어난 고내구성 제어용 케이블.
광물성 오일, 냉각수 등 각종 산업 유체에 강한 내성을 가지며, 기계류, 공작기계, 플랜트 설비, 압연 및 제강 공정과 같은 혹독한 환경의 주요 부서에 적합함.
우수한 유연성 덕분에 설치가 빠르고 안전하며, 실내외 모두 사용 가능합니다. 또한, 대부분의 미생물에 대한 저항성을 갖추고 있어 위생이 중요한 산업에도 적합함.
85% 이상의 고밀도 편조 쉴드를 통해 신호 및 펄스의 혼선을 효과적으로 차단하며, 위에서 언급한 용도에 맞는 가장 이상적인 혼선 제거형 제어용 케이블.

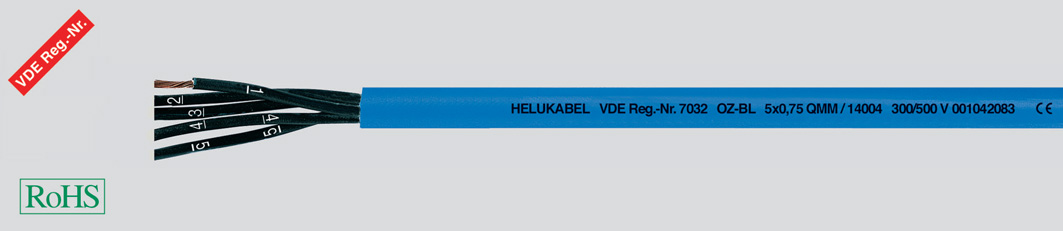

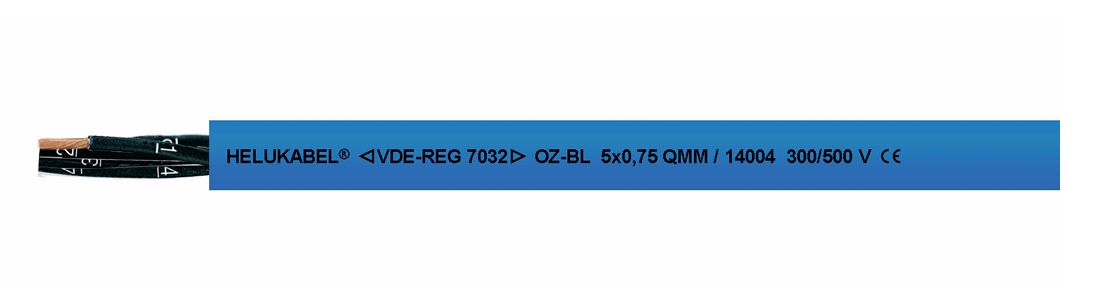

OZ-BL 제어용 케이블, 위험지역용 청색 쉬스 위험유형 지역의 안전 설치용
+ PDF DOWN
위험 지역에서는 청색 외피(PVC)로 식별되는 본 케이블을 제어 및 계측용으로 사용해야 전기기기 설치 요건을 충족할 수 있음.
이 케이블은 접지선(GN-YE)이 없는 구조(OZ형)로 설계되어 있으며, 본질안전회로(ignition protection type ‘i’)와 같이 별도의 절연 전원회로가 필요한 시스템에 적합함.
기계적 장력이 중간 수준인 유연한 설치 환경에서 사용되며, 지중 매설(직매) 용도로는 적합하지 않음.

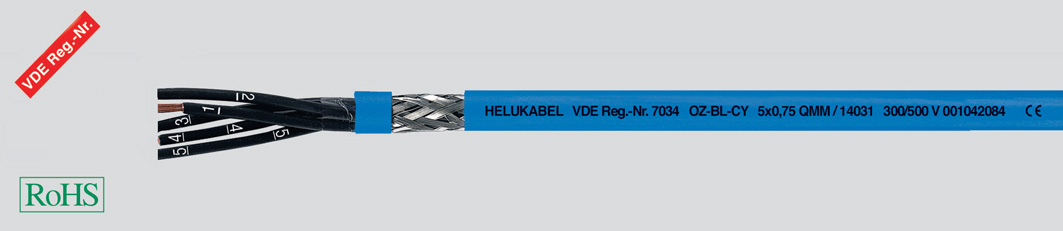

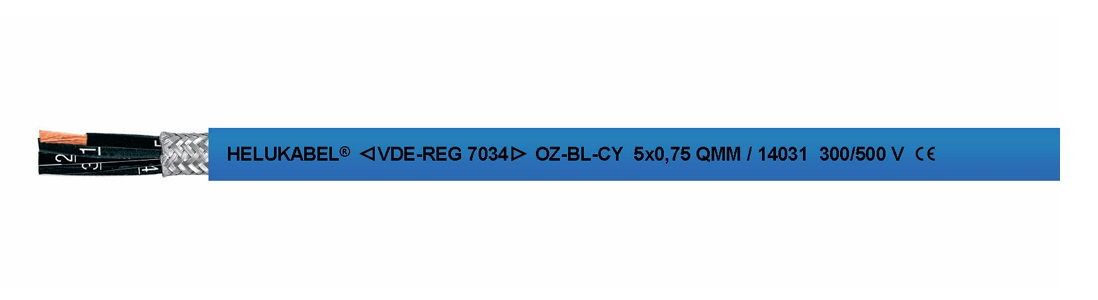

OZ-BL-CY 제어용 케이블, 위험지역용 청색 쉬스 위험유형 지역의 안전 설치용
+ PDF DOWN
본 케이블은 위험 지역에서 본질안전(ignition protection type -i-) 시스템의 제어 및 계측용으로 사용되며, 청색 외피로 식별됨.
접지선이 없는 구조(OZ형)로 설계되어 있으며, 별도의 절연된 전원회로가 필요한 시스템에 적합함. 또한, 동편조 실드(약 85% 피복률)를 통해 외부 전자파 간섭 없이 안정적인 데이터 및 신호 전송이 가능함.
직매(지중 매설)에는 부적합하며, 기계적 장력이 중간 수준인 유연한 설치 환경에서 사용됨.

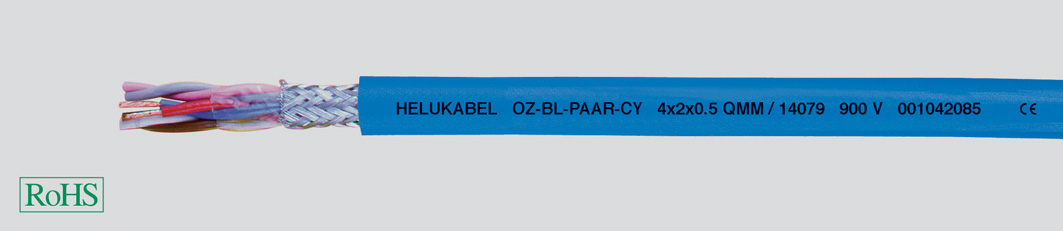

OZ-BL-PAAR-CY 제어용 케이블, 위험지역용 청색 쉬스 위험유형 지역의 안전 설치용
+ PDF DOWN
이 케이블은 페어(쌍) 구조와 주석 도금 동편조 실드(약 85% 피복률)를 적용하여 전자기 간섭(EMI)에 대한 탁월한 차폐 성능을 제공하며, 정밀한 데이터 및 신호 전송을 보장함.

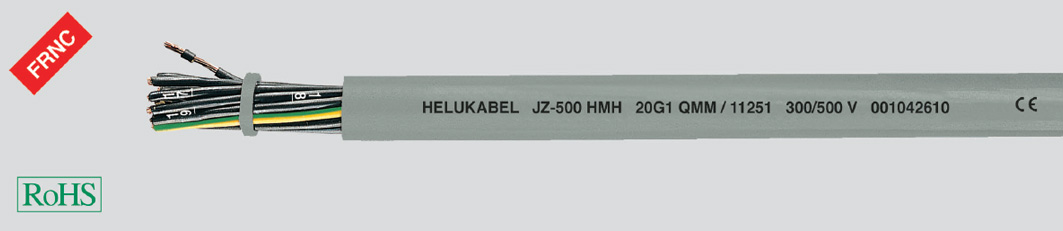

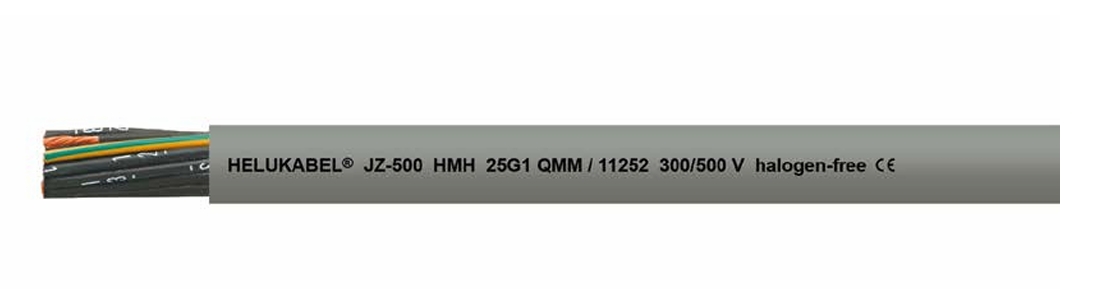

JZ-500 HMH 할로겐 불포함 후렉시블 케이블
+ PDF DOWN
할로겐프리 난연 제어 및 접속용 케이블은 기계 가공 장비, 컨베이어 벨트, 생산라인, 플랜트 설비, 공조 시스템 및 제강 공정 등에서 계측 및 제어용으로 사용됨.
고정 설치 또는 비고정 설치용으로, 외력이 지속적으로 가해지지 않는 경우의 유연한 설치에 적합하며, 기계적 장력이 중간 수준인 환경에 사용할 수 있음.
건조 및 습윤 환경 모두에서 사용 가능하며, 노출된 벽체, 천장, 바닥 위뿐 아니라 콘크리트, 석재, 벽돌 위에도 설치할 수 있으나, 콘크리트 내부 매설이나 압축 콘크리트 내부에는 적합하지 않음.

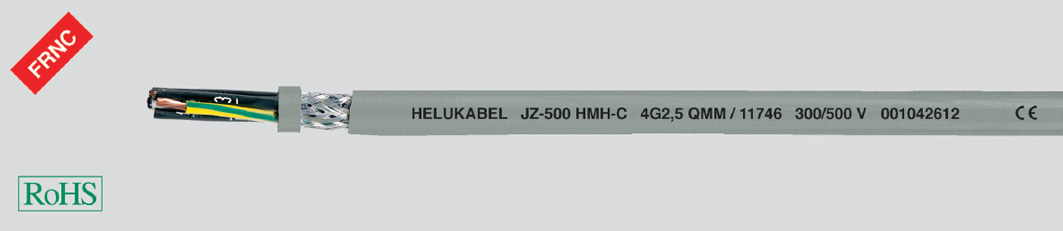

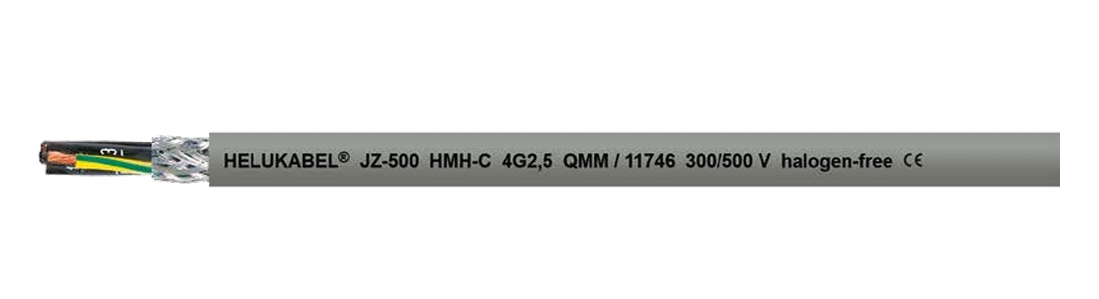

JZ-500-HMH-C 할로겐 불포함 제어 케이블
+ PDF DOWN
할로겐프리 난연 제어 및 접속용 케이블은 기계 가공 설비, 컨베이어 벨트, 생산라인, 공장 설비, 공조 시스템, 제강 및 압연 공정에서 계측 및 제어용으로 사용됨.
고정 또는 비고정 설치용으로, 외력이 지속적으로 작용하지 않으며 인장력이 없는 조건에서의 유연한 설치에 적합함. 기계적 장력이 중간 수준은 수용할 수 있으며, 건조 및 습윤 환경 모두에서 사용 가능함.
천장, 바닥, 벽면은 물론 콘크리트, 벽돌 등의 표면 위에도 설치할 수 있으나, 콘크리트 내부 매설이나 압축 콘크리트 환경에는 적합하지 않음.
고밀도 편조 실드 구조로 인해 신호와 펄스 전송 시 외부 전자기 간섭(EMI) 없이 안정적인 통신이 가능함.

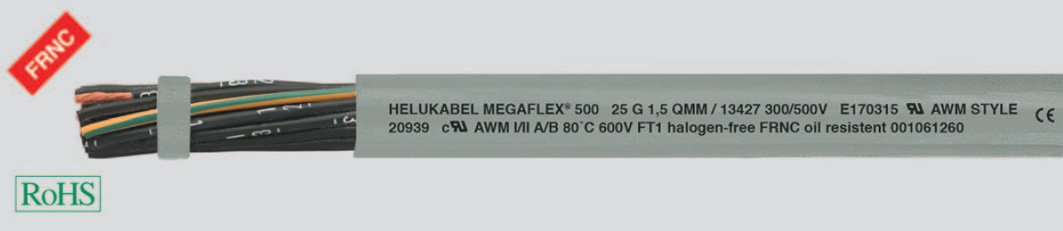

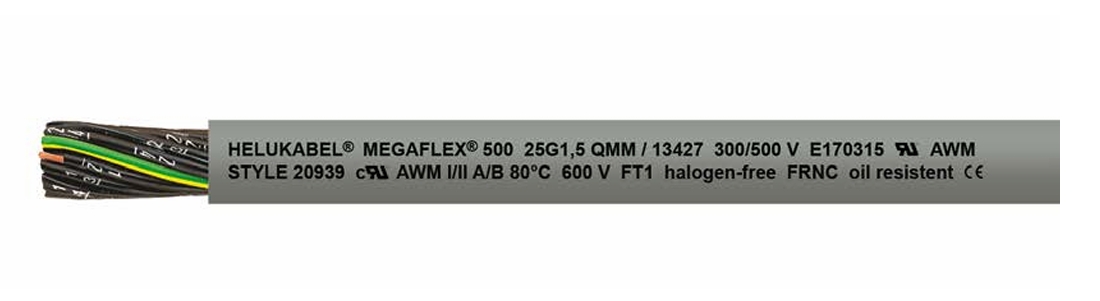

MEGAFLEX 500 할로겐불포함 제어용 케이블
+ PDF DOWN
고정 설치 또는 반복되지 않는 자유로운 움직임이 있는 플렉시블 설치 환경에 적합한 제어 및 접속용 케이블.
기계 및 플랜트 설비, 빌딩 자동화, 냉난방 시스템(HVAC), 자동창고, 컨베이어 시스템, 선박 건조 및 풍력 발전 설비 등 다양한 산업 분야에서 사용됨.
내유성, 내오존성, 내자외선성, 내후성, 내수분해성 등의 우수한 내환경성과 함께 할로겐 프리, 난연성, 저독성, 저연기 특성으로 인해
공공시설, 공항, 기차역 등 화재 시 인명 피해가 우려되는 장소에도 매우 적합함.

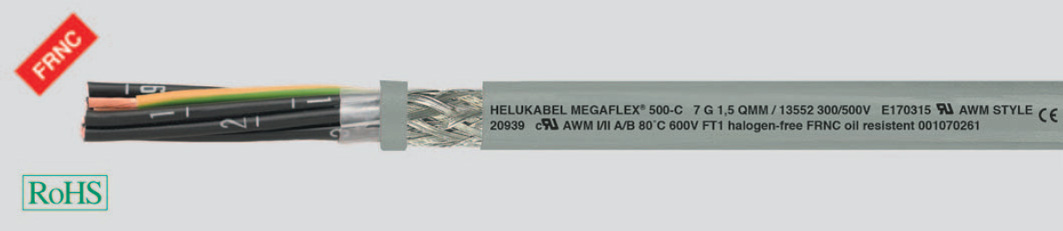

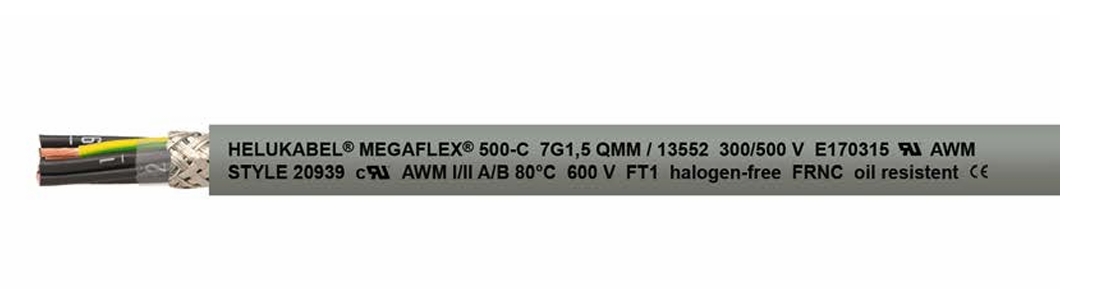

MEGAFLEX 500-C 할로겐불포함 제어용 케이블
+ PDF DOWN
고정 설치 및 반복되지 않는 자유로운 움직임이 있는 플렉시블 설치에 적합한 제어 및 접속용 케이블.
기계류 및 플랜트의 제어 장치나 계측 장비 연결용으로 사용되며, 빌딩 자동화, 냉난방 시스템(HVAC), 자동창고, 컨베이어 시스템뿐 아니라 선박 건조 및 풍력 발전 설비(WIND POWER) 등 다양한 산업 환경에 적합함.
특히, 공공건물, 공항, 철도역과 같이 화재 시 인명 피해가 클 수 있는 장소에 적합한 할로겐 프리, 난연, 저독성, 저연기 특성을 갖추고 있어 높은 수준의 화재 안전성이 요구되는 환경에 매우 적합함 또한, 동편조 실드 구조를 통해 우수한 전자파 차폐 특성(EMC) 을 제공하여 신호 간섭을 최소화할 수 있음.
